Bereichskontrolleinheiten
Relaismodul Basis
Relaismodul Basis zusätzliches Relaismodul mit 6 Relais als Erweiterungsoption. Über die Relais werden potentialfreie Kontakte für eine Weiterleitung auf die Gebäudeleittechnik zur Verfügung gestellt. Zum Anschluss an: Elektronik Ventus evo (Ventilkasten) Elektronik Quellensteuerung (Umschaltanlage) Elektronik Quellenmonitor(QuM) / Bereichsmonitor (BeM) Bestehend aus: - Anschlussleitung an Basismodul - Hutschienen Modul mit 6 Relais, - Montageanweisung
Repa-Satz Mano Ventus O2
VENTUS Repa-Satz Manometer O2 bestehend aus: Manometer 50 rd Messbereich: 0-16 bar für Sauerstoff Gehäuse: Stahl schwarz !! Öl- und fettfrei inkl. O-Ring passend zu Ventilblock VENTUS
Repa-Satz Mano Ventus VAC
VENTUS (Basic, Basic Plus, Spy + Glass) Repa-Satz Manometer Vakuum bestehend aus: Manometer 50 rd Messbereich: -1 - 0 bar Vakuum Gehäuse: Stahl schwarz inkl. O-Ring passend zu Ventilblock VENTUS (Basic, Basic Plus, Spy + Glass)
Ventus 22 mm Ventileinsatz +NIST AIR
Ventileinsatz für Ventus 22 mm Gasart : AIR Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST AIR-800
Ventileinsatz für Ventus 22 mm Gasart : AIR-800 Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST N2O
Ventileinsatz für Ventus 22 mm Gasart : N2O Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physikalische Trennstelle - Gasartbeschriftung

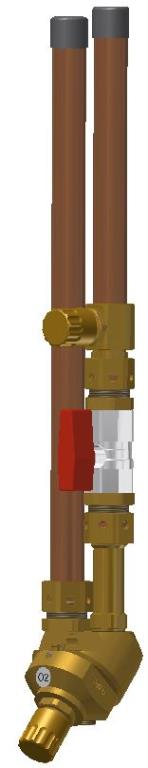

Ventus 22 mm Ventileinsatz +NIST O2
Ventileinsatz für Ventus 22 mm Gasart : O2 Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST VAC
Ventileinsatz für Ventus 22 mm Gasart : VAC Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer -1...0 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz AIR
Ventileinsatz für Ventus 22 mm Gasart : AIR Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz N2
Ventileinsatz für Ventus 22 mm Gasart : N2 Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 bar - NIST Noteinspeisepunkt - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz N2O
Ventileinsatz für Ventus 22 mm Gasart : N2O Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz O2
Ventileinsatz für Ventus 22 mm Gasart : O2 Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz VAC
Ventileinsatz für Ventus 22 mm Gasart : VAC Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer -1...0 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22mm 1-fach Vorderteil+Hinterteil
Etagen-Absperrkasten VENTUS 22mm für 1 Medium, Vorderteil + Hinterteil Gasart : *** Bitte angeben *** Sprache Gebrauchsanweisung: deutsch, englisch, niederländisch, dänisch, ungarisch (unzutreffendes bitte löschen!) Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Vorderteilbaugruppe bestehend aus: - Stahlblechtür, pulverbeschichtet - Öffnung über Scharniere seitlich - Alarmeinheit 2-fach - Magnetfolie zur Abdeckung der Warnung - Putzausgleich bis zu 25mm - Netzteil 230 V AC Hinterteilbaugruppe bestehend aus: - Einbau-Gehäuse zur Unterputzmontage Die Alarmeinheit überwacht: - Netzdruck zu hoch - Netzdruck zu niedrig Abmessungen Eingang & Ausgang: 22 mm CU-Rohr Vorderteil (BxHxT): 390 x 530 x 9 mm Hinterteil (BxHxT): 330 x 470 x 77 mm Alarmgrenzen der Warnung: O2, AIR, N2O, CO2: 500 kPa ± 20% VAC: -40 kPa AIR-800: 800 kPa ± 20%
Ventus 22mm 3-fach Vorderteil+Hinterteil
Etagen-Absperrkasten VENTUS 22mm 3-fach, Vorderteil + Hinterteil Gasart : *** Bitte angeben *** Sprache Gebrauchsanweisung: deutsch, englisch, niederländisch, dänisch, ungarisch (unzutreffendes bitte löschen!) Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Vorderteilbaugruppe bestehend aus: - Stahlblechtür, pulverbeschichtet - Öffnung über Scharniere seitlich - Alarmeinheit 2-fach - Magnetfolie zur Abdeckung der Warnung - Putzausgleich bis zu 25mm - Netzteil 230 V AC Hinterteilbaugruppe bestehend aus: - Einbau-Gehäuse zur Unterputzmontage Die Alarmeinheit überwacht: - Netzdruck zu hoch - Netzdruck zu niedrig Abmessungen Eingang & Ausgang: 22 mm CU-Rohr Vorderteil (BxHxT): 390 x 530 x 9 mm Hinterteil (BxHxT): 330 x 470 x 77 mm Alarmgrenzen der Warnung: O2, AIR, N2O, CO2: 500 kPa ± 20% VAC: -40 kPa AIR-800: 800 kPa ± 20%

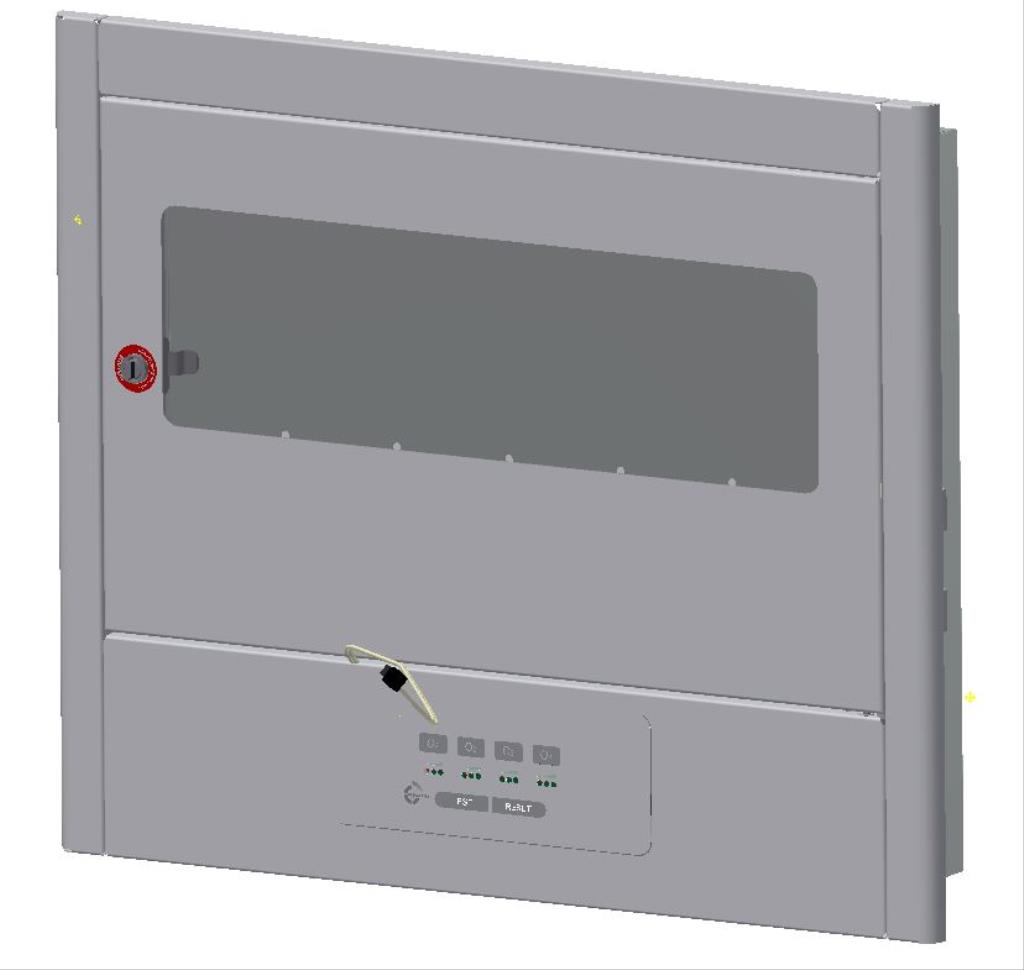

Ventus 22mm 4-fach Vorderteil+Hinterteil
Etagen-Absperrkasten VENTUS 22mm 4-fach, Vorderteil + Hinterteil Gasart : *** Bitte angeben *** Sprache Gebrauchsanweisung: deutsch, englisch, niederländisch, dänisch, ungarisch (unzutreffendes bitte löschen!) Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Vorderteilbaugruppe bestehend aus: - Stahlblechtür, pulverbeschichtet - Öffnung über Scharniere seitlich - Alarmeinheit 2-fach - Magnetfolie zur Abdeckung der Warnung - Putzausgleich bis zu 25mm - Netzteil 230 V AC Hinterteilbaugruppe bestehend aus: - Einbau-Gehäuse zur Unterputzmontage Die Alarmeinheit überwacht: - Netzdruck zu hoch - Netzdruck zu niedrig Abmessungen Eingang & Ausgang: 22 mm CU-Rohr Vorderteil (BxHxT): 630 x 530 x 9 mm Hinterteil (BxHxT): 570 x 470 x 77 mm Alarmgrenzen der Warnung: O2, AIR, N2O, CO2: 500 kPa ± 20% VAC: -40 kPa AIR-800: 800 kPa ± 20%
Ventus 22mm 5-fach Vorderteil+Hinterteil
Etagen-Absperrkasten VENTUS 22mm 5-fach, Vorderteil + Hinterteil Gasart : *** Bitte angeben *** Sprache Gebrauchsanweisung: deutsch, englisch, niederländisch, dänisch, ungarisch (unzutreffendes bitte löschen!) Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Vorderteilbaugruppe bestehend aus: - Stahlblechtür, pulverbeschichtet - Öffnung über Scharniere seitlich - Alarmeinheit 2-fach - Magnetfolie zur Abdeckung der Warnung - Putzausgleich bis zu 25mm - Netzteil 230 V AC Hinterteilbaugruppe bestehend aus: - Einbau-Gehäuse zur Unterputzmontage Die Alarmeinheit überwacht: - Netzdruck zu hoch - Netzdruck zu niedrig Abmessungen Eingang & Ausgang: 22 mm CU-Rohr Vorderteil (BxHxT): 630 x 530 x 9 mm Hinterteil (BxHxT): 570 x 470 x 77 mm Alarmgrenzen der Warnung: O2, AIR, N2O, CO2: 500 kPa ± 20% VAC: -40 kPa AIR-800: 800 kPa ± 20%
Ventus 22mm 6-fach Vorderteil+Hinterteil
Etagen-Absperrkasten VENTUS 22mm 6-fach, Vorderteil + Hinterteil Gasart : *** Bitte angeben *** Sprache Gebrauchsanweisung: deutsch, englisch, niederländisch, dänisch, ungarisch (unzutreffendes bitte löschen!) Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Vorderteilbaugruppe bestehend aus: - Stahlblechtür, pulverbeschichtet - Öffnung über Scharniere seitlich - Alarmeinheit 2-fach - Magnetfolie zur Abdeckung der Warnung - Putzausgleich bis zu 25mm - Netzteil 230 V AC Hinterteilbaugruppe bestehend aus: - Einbau-Gehäuse zur Unterputzmontage Die Alarmeinheit überwacht: - Netzdruck zu hoch - Netzdruck zu niedrig Abmessungen Eingang & Ausgang: 22 mm CU-Rohr Vorderteil (BxHxT): 630 x 530 x 9 mm Hinterteil (BxHxT): 570 x 470 x 77 mm Alarmgrenzen der Warnung: O2, AIR, N2O, CO2: 500 kPa ± 20% VAC: -40 kPa AIR-800: 800 kPa ± 20%
Ventus 22mm Ventileinsatz AIR Sensor16 b
Ventileinsatz für Ventus 22mm Gasart : AIR Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0... 16 bar - NIST Noteinspeisepunkt - Physikalische Trennstelle - Gasartbeschriftung
Ventus evo 1-fach
Ventus evo – 1-fach Bereichsabsperrkasten für medizinische Gase und Vakuum VENTUS evo ist ein Bereichsbsperrkasten gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Sie ist für die Aufnahme von bis zu drei Ventileinsätzen (separat erhältlich) ausgelegt und gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 100–240 VAC, 50/60 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 390 × 517 × 17 mm Maße Hinterteil (B × H × T): 328 × 470 × 68,5 mm Medizinprodukt: Klasse IIb Konfiguration Gas 1: O2 Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 1 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert

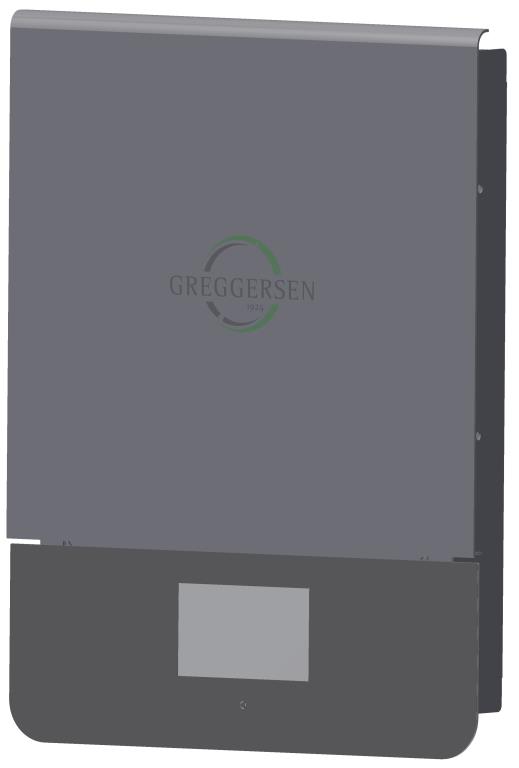

Ventus evo 2-fach
Ventus evo – 2-fach Bereichsabsperrkasten für medizinische Gase und Vakuum VENTUS evo ist ein Bereichsbsperrkasten gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Sie ist für die Aufnahme von bis zu drei Ventileinsätzen (separat erhältlich) ausgelegt und gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 100–240 VAC, 50/60 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 390 × 517 × 17 mm Maße Hinterteil (B × H × T): 328 × 470 × 68,5 mm Medizinprodukt: Klasse IIb Konfiguration Gas 1: O2 Gas 2: VAC Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 1 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert
Ventus evo 3-fach
Ventus evo – 3-fach Bereichsabsperrkasten für medizinische Gase und Vakuum VENTUS evo ist ein Bereichsbsperrkasten gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Sie ist für die Aufnahme von bis zu drei Ventileinsätzen (separat erhältlich) ausgelegt und gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 100–240 VAC, 50/60 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 390 × 517 × 17 mm Maße Hinterteil (B × H × T): 328 × 470 × 68,5 mm Medizinprodukt: Klasse IIb Konfiguration Gas 1: O2 Gas 2: AIR Gas 3: VAC Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 1 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert
Ventus evo 4-fach
Ventus evo – 4-fach Bereichsabsperrkasten für medizinische Gase und Vakuum VENTUS evo ist ein Bereichsbsperrkasten gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Sie ist für die Aufnahme von bis zu drei Ventileinsätzen (separat erhältlich) ausgelegt und gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 100–240 VAC, 50/60 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 630 × 517 × 17 mm Maße Hinterteil (B × H × T): 568 × 470 × 68,5 mm Medizinprodukt: Klasse IIb Konfiguration Gas 1: O2 Gas 2: AIR Gas 3: VAC Gas 4: N2O Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 2 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert

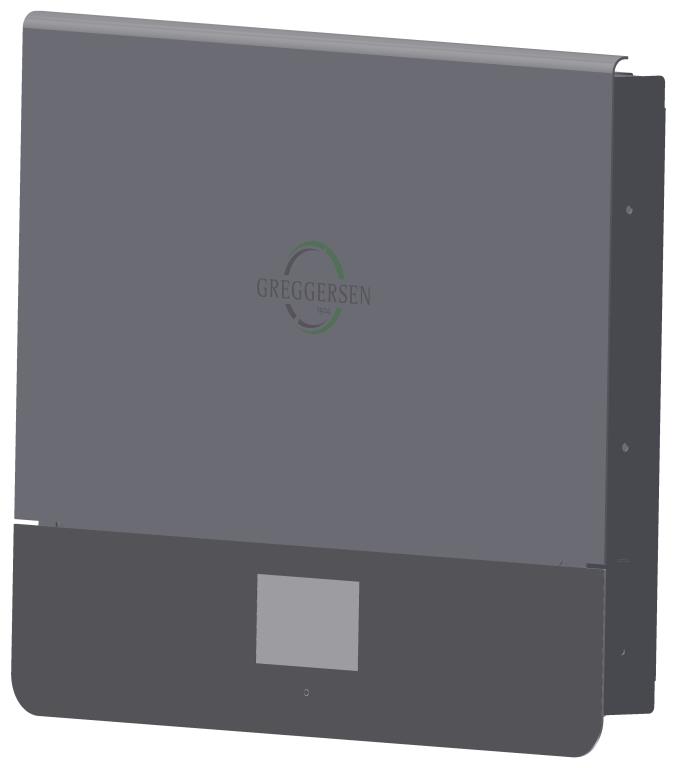

Ventus evo 5-fach
Ventus evo – 5-fach Bereichsabsperrkasten für medizinische Gase und Vakuum VENTUS evo ist ein Bereichsbsperrkasten gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Sie ist für die Aufnahme von bis zu drei Ventileinsätzen (separat erhältlich) ausgelegt und gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 100–240 VAC, 50/60 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 630 × 517 × 17 mm Maße Hinterteil (B × H × T): 568 × 470 × 68,5 mm Medizinprodukt: Klasse IIb Konfiguration Gas 1: O2 Gas 2: AIR Gas 3: VAC Gas 4: N2O Gas 5: CO2 Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 2 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert
Sicherheit und Übersicht für jeden Versorgungsbereich.
Unsere Bereichskontrolleinheiten Ventus ermöglichen das Überwachen, Absperren und Kontrollieren einzelner Abschnitte innerhalb der medizinischen Gasversorgung. Sie schaffen Transparenz über den Versorgungsstatus und unterstützen eine schnelle Reaktion im Wartungs- oder Störfall. Ventus steht für hohe Betriebssicherheit, klare Statusanzeigen und eine strukturierte Gasverteilung.
